X-Raster by Duncan (Logon System)

Dans 64NOP numéro 2, pages 36 à 38, on peut lire un article intitulé « VIVE LE CRTC 1 ONLY ». Hicks y évoque son droit à exploiter le plein potentiel du CRTC 1.

Il réfute que « les démos soient plus simples sur CRTC 1 » et se livre à un savant numéro d’équilibriste pour essayer de le justifier.

🙄
Bullshit : Hicks essaie de faire croire que le CRTC 1 est plus compliqué à programmer que les autres CRTCs à partir de mauvais choix techniques sur une de ses démos.
💬
"Des CPCistes mal informés me soufflent que From Scratch serait plus facile à faire sur CRTC 1 que sur 0 (...). La RVI du wobbler n'occupe que 4 blocs et peut donc être faite de façon équivalente sur CRTC 0 et 1, mais avec deux routines entièrement différentes. L'une n'est pas plus difficile que l'autre à concevoir. Enfin, la part des scrolls multiples est simple à réaliser sur CRTC 0 et ultra complexe sur CRTC 1 car une fois le border activé avec R6=0 quand C4=0, il est impossible de le désactiver ensuite. Cela implique de faire une RVI afin d'avoir C4=1 sur l'écran visible, mais problème de timings oblige, on se retrouve avec une ligne sur 6 avec R4=0 (ndl:C4=0), soit l'obligation de remplacer les split borders par des split rasters. (...) Conclusion : From Scratch était donc plus difficile à concevoir sur CRTC 1 que sur CRTC 0!" (Hicks / 64NOPs 2, page 37-38)

En préambule, il est utile de préciser que lorsqu’il est question de modifier le pointeur vidéo, le CRTC 1 est sans conteste beaucoup plus simple à programmer que les autres CRTCs.

Cette technique, au sens général, est appelée « RUPTURE ». Dans le monde de la démo CPC, la rupture est la technique la plus utilisée et la plus répandue.

L'auteur évoque deux parties de sa démo "FROM SCRATCH" pour faire sa démonstration. Il va comparer la difficulté de réalisation entre le CRTC 1 et le CRTC 0 alors même que cette démo n'a pas été adaptée sur le CRTC 0 :

Sur la première partie (WOBBLER), il ecrit que la difficulté serait similaire sur CRTC 0 et 1 concernant la technique de RUPTURE employée.

Sur la seconde partie (SCROLL), il tente de justifier que la difficulté est plus grande sur CRTC 1 que sur le CRTC 0 pour pouvoir utiliser une technique dite de SPLITBORDER.


WOBBLER facile !

L'auteur tente de faire croire que la technique dite de RVI (un type de rupture particulier élaboré par Overflow en 1991) sur sa partie « WOBBLER » présente les mêmes difficultés sur CRTC 1 que sur CRTC 0.

Toute chose étant relative quand on parle de difficulté, c’est absolument faux.

⚠️
Sur CRTC 1, le pointeur vidéo peut être modifié tant que C4=0 et dans plusieurs autres circonstances, encore mal comprises par l'auteur d'après ce qu'il écrit. Sur les CRTCs 0 et 2, il faut tenir compte des états de dernière ligne et gérer les bugs du CRTC 0 lorsque R0<2. Avant le Compendium, personne ne savait ce qui se produisait lorsque R0=0 sur le CRTC 0, alors que cela ne pose aucun problème sur les autres CRTCs. Sur les CRTCs 3 et 4 l’offset ne change que lorsque C9 repasse à 0. Les choses sont donc bien plus simples sur CRTC 1 que pour tous les autres CRTCs, et ce sans l'ombre d'un doute.

Il évoque d'ailleurs la facilité de réaliser une « petite RVI » sur le CRTC 2, mais il s’est bien gardé de la réaliser pour sa partie « WOBBLER », et parle donc d'une chose qu'il ne connait pas du tout.

💬
"On sait depuis longtemps comment adapter une rupture ligne à ligne sur CRTC 2. Il suffit d'éviter le cas C4=C9=0, généralement en déclenchant une petite RVI..." (Hicks / 64NOPs 2, page 38)

SCROLLS MULTIPLES SOUS PERFUSION

Il est nécessaire de préciser que la technique de SPLITBORDER est utilisée de manière anecdotique dans le monde de la démo, et ne peut donc pas servir de base pour faire des généralités sur la difficulté d'usage du circuit dans les démos.

Après avoir minimisé la difficulté sur CRTC 0, l'auteur indique que sa partie "SCROLLS MULTIPLES" serait plus compliquée à faire sur CRTC 1 que sur CRTC 0.

C'est sans aucun doute car il ne savait pas exploiter toutes les facilités du CRTC 1 ou plus simplement qu'il s'est pris les pieds dans le tapis, même avec les solutions techniques disponibles "à l'époque".

⚠️
Hicks se justifie en évoquant des affaires de timings liés à une RVI asthmatique qui implique l'apparition d'une ligne C4=0 / C9=R9 toutes les 6 lignes et qui ont engendré d'autres complexités. Il suffisait pourtant de générer l'intégralité des C9 du C4=0 dans le bord, et donc ne pas déclencher une RVI sur l'avant dernière ligne de C4=1. Il a donc inutilement compliqué les choses, mais ce n'est pas la faute du CRTC. Par ailleurs, si il tenait tant que ça à se compliquer la vie pour mettre une ligne C4=0 sur l'écran, il lui suffisait juste de modifier R9 deux fois (R9=0, R9=4) sans avoir à synchroniser une RVI.

Bref, Hicks a réalisé sa partie comme il le pouvait, et a trouvé ça difficile. Personne ne va en douter ou lui jeter la pierre, mais il y a ici clairement un amalgame entre la difficulté qu'il a rencontré par ignorance et la réalité factuelle du circuit. Et si réaliser cette partie lui parait plus simple sur un CRTC 0, c'est bien dommage qu'il ne l'ait pas adaptée, plutôt que de juste en parler.

Ce n'est d'ailleurs pas la seule fois ou l'auteur se complique inutilement la vie car il ne connait pas assez bien la machine (*).

💬
"Evidemment, 15 ans plus tard, cette dernière partie pourrait être simplifiée en mettant R1>R0, afin d'éviter d'avoir à mettre R4=0, ce qui permettrait alors d'activer et désactiver le border via R6. Cela égaliserait la difficulté globale entre CRTC 0 et 1, mais n'enlèverait rien au fait que sa conception était plus difficile à l'époque!" (Hicks / 64NOPs 2, page 38)

Hicks admet ici que le CRTC 1 a toujours été bien plus simple que tous les autres CRTCs. On se demande d'ailleurs ou il y a une quelconque évidence "15 ans plus tard", puisqu'il raconte une nouvelle ânerie technique en évoquant la technique RFD sans la nommer explicitement. Le « Sick mode » du CRTC 1 n’était-il pas en état végétatif dans les  commentaires du source d’un émulateur depuis 30 ans ?

Il est inexact de raconter que "cela égaliserait le difficulté globale entre CRTC 0 et 1", puisque des ruptures sur d'autres CRTCs que le 1 nécessitent de construire un frame à 50Hz et savoir le synchroniser, ce dont on peut totalement se passer sur CRTC 1 en RFD (La "Rupture for Dummies" porte bien son nom!).

Pour finir sur cette "partie", et même si des dizaines de scrollings n'ont pas plus d'intérêt que ceux, novateurs, réalisés dans la première partie de Amazing Demo 25 ans auparavant, je vais ajouter qu'elle pourrait sans doute être adaptée sur tous les CRTCs si certains en doutaient. Cela ferait sens pour ceux qui évoquent à tout bout de champ le "demospirit" ou les "world record" dans le mauvais sens.

Je vais conclure ce billet en rappelant qu’une des bases du "demospirit" repose sur un travail de recherche qui semble s’être arrêté dans les années 90 sur CPC, à quelques exceptions près. Dans ces exceptions, on trouve notamment les judicieuses expérimentations de Rhino avec le registre 2 pour atteindre des 1/2 pixels ou quelques études sommaires délivrées par Madram dans le fanzine Amslive...

Et qui sait si le CRTC 2 (ce composant qualifié péjorativement par l'auteur de "bas de gamme") ne contient pas des bugs intéressants ?

Peut-être cachés derrière des commentaires oubliés dans un émulateur...

Longshot / Logon System

(*) Lorsqu'un programme informatique est réalisé avec de mauvaises bases, on peut en général s'attendre à des difficultés pour la suite. C'est un peu comme les fondations d'une maison qui seraient réalisés en carton, alors qu'on veut y poser des briques en ciment. On comprend rapidement que construire la maison va être difficile.

Pour revenir au sujet, et en dehors du cas de la partie évoquée en référence, ce fut par exemple également le cas dans l'introduction de la démo "DenScreen", sortie en 2018, qui présente un écran dont la partie gauche est en mode graphique 1, et la partie droite en mode graphique 0 :

Ecran intro démo Denscreen

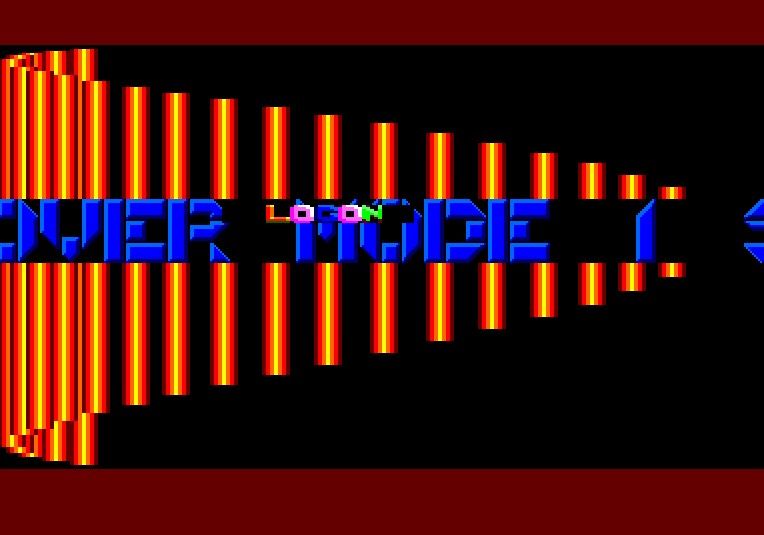

Sur un CPC, cette technique de changement de mode en cours de ligne présente peu de difficultés puisqu'elle est connue depuis 1989, et a été utilisée dans plusieurs démos créées durant les années 90. Ci-dessous une démo (non publique) réalisée par Duncan où on peut voir les zones noires HSYNC encadrant le logo "Logon" en mode 0 sur un scrolling en mode 1.

X-Rasters : Sprite mode 0 sur scroll hardware en mode 1 (Duncan)

Cette technique a été décrite dans des forums et documentée sur internet, notamment sur le portail de MrEarwig (je n'en ai cependant trouvé aucune trace dans Paris match) :

💬
"Note that the Gate Array needs an HSync of at least 2µs to update it's internal byte=pixels decoder with a new video mode" (MrEarwig / Portail Grimware)

D'un point de vue technique donc, il faut que le CRTC "présente" une HSYNC d'une longueur de 2 µsec minimum au GATE ARRAY pour que ce dernier "accepte" de changer le mode graphique. C'est assez simple à vérifier, surtout lorsqu'on réalise une démo compatible sur 2 CRTCs sur 5, au lieu de prendre à la lettre les informations erronées publiées 22 ans auparavant dans le fanzine Quasar numéro 11 (octobre 1996).

Deux micro-secondes : Ni plus ni moins, même si le Compendium (chapitres 9.3.1 et 9.3.4) explique comment réduire visuellement cette zone de 0.25 µsec. Cela a notamment permis de récupérer quelques pixels pour l'affichage des ":" avant le nom des auteurs dans la démo DSC#4. Cela ne semble néanmoins pas encore traité par de nombreux émulateurs.

Introduction de DSC #4 (Screenshot avec Amspirit)

Tant que le signal HSYNC dure moins de 2 µsec, l'effet sur le moniteur est pratiquement nul. Il se traduit par l'affichage de la couleur noire par le GATE ARRAY.

⚠️
Au delà de 2 µsec, et comme pour un Mogwai qu'on balance dans une piscine de Pastis, les problèmes surviennent. Comme base de son changement de mode, la démo Denscreen a utilisé des HSYNC de 4 µsec au centre et une seconde HSYNC de 6 µsec pour le moniteur. Cependant, celle de 4 µsec au centre génère une "petite gêne" pour le moniteur CTM, dont le déflecteur cherche dès le début de l'affichage à "recadrer" l'image horizontalement, en conjonction avec la seconde HSYNC de 6 µsec.
⚠️
Tant que cette anomalie de HSYNC ne varie pas pendant l'affichage, tout va "bien". Cependant les auteurs de la démo ont voulu afficher un trait blanc entre les deux parties de l'écran, histoire de fanfaronner (Lettre D de "Denscreen"). Le programmeur (ou le graphiste) a alors supprimé la HSYNC de 4 µsec à cet endroit.
⚠️
Le CTM a donc de nouveau cherché à recadrer son image, ce qui a provoqué une distorsion de l'image sur la position du "D". L'auteur a alors derechef "bidouillé" et balancé une valeur de HSYNC "moniteur" de 5 µsec pour tenter de compenser cette distorsion...

Comme on le voit avec les explications techniques ci-dessus, au lieu d'utiliser les connaissances techniques actualisées déjà à sa disposition "à l'époque", ou d'avoir fait une simple petite recherche technique (10 minutes chrono), l'auteur de la démo a provoqué un problème "analogique" du moniteur qu'il a ensuite tenté de compenser. Il a donc inutilement complexifié son code pour atteindre son objectif, tout en affectant potentiellement la compatibilité de sa démo avec certains écrans.

Rien de bien grave si on aime les choses compliquées, mais ça ne peut en aucun cas servir de démonstration pour décréter que, de manière générale, le GATE ARRAY est plus difficile à programmer lorsqu'on veut changer de mode graphique en cours de ligne, et notamment si on compare ça avec un code ayant fait la même chose de manière plus simple.
